a&s 測試過不少宇視科技的智能交通抓拍單元，對其立足用戶需求、貼合實戰應用的設計和使用效果讓人印象深刻。此次帶來的HTSHC171 700 萬智能交通抓拍單元是截至目前a&s 所測試過的宇視科技最高像素的智能交通前端單元，總像素達到700 萬，其延續了一體化設計的風格，將偏振鏡、抓拍單元、電源、散熱/ 加熱模塊、防雷模塊等設計于防護等級達到IP66 的流線型加固鑄鋁護罩內，適應-40~70℃極寒或高溫環境超長時間穩定運行，用戶購買后架設即能使用。

其中監控抓拍單元，可靈活搭配市面上絕大多數的定焦/ 變焦鏡頭，選配性更佳。前端單元設計有4 組同步信號輸出接口（開關量）、5 組同步信號控制接口（TTL）、1 組信號輸入接口（TTL、開關量可配置）、3 組RS485/1 組RS232 控制接口、100M/1000MBase-T 自適應以太網電口，以滿足各類聯網傳輸及應用，如與地感線圈、紅綠燈信號、補光燈的連接等，另有前端調試用的BNC 接口，便于現場視場角調試。

另外，該機在免維護方面也做了深度開發，流線型的外觀設計不僅提升產品整體的美觀程度，而且最大程度減少了桿件上設備的風阻，這在沿海臺風多發的地區有著重要的實際應用意義，極大程度節省了運維成本。

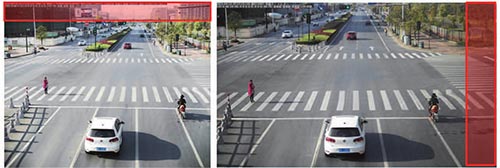

600 萬4:3 和700 萬16:9 相機圖像比對

在感光領域，700 攝像單元采用的新型1英寸大靶面CCD 傳感器，其傳感器具有更大的感光面積和更優的低照度感光能力，相對來說，能支持更低照度的無補光場景應用。

智能交通抓拍單元的重點是對道路橫截斷面的監控，因此采用寬屏更為合理，該700W攝像機采用16 : 9 的寬屏比例，與600W 攝像機相比，橫向監控場景能擴展近一個車道，將更多的像素集中于道路橫截斷面，提高了斷面監控寬度和圖像清晰度，而且16 : 9 的寬畫幅顯示界面也更加符合現代人們的視覺習慣。

全網絡化超高清成像，奠定交通應用智能基石

攝像機采用了iSCSI 數據塊直存技術，支持后臺秒級檢索和回放；與此同時，提供有緩存補錄功能，在網絡異常時，可將數據暫存于業界首創的 eMMC 前端存儲卡中，待網絡恢復后再續傳到中心；另外也可通過宇視科技協議標準iMOS 與第三方平臺集成。

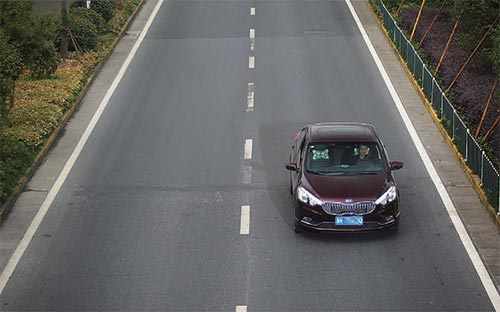

白天超高清抓拍效果

該機采用了700 萬像素工業攝像機（CCD傳感器），提供有JPEG 圖片壓縮格式（支持最大圖像格式3408×2008）和H.264 視頻壓縮格式（1920×1080、1280×720、UXGA或 3408×2008），在作為智能交通抓拍單元的同時，可同步提供視頻流，并可將抓拍的車輛圖片與視頻映射，方便取證時調閱視頻。從測試表現上看，該機可實現清晰度約為2000TVL 左右，非常接近于4K 分辨率解像力，圖像細節呈現清晰，尤其是針對該700 萬超高清應用的3 車道監控設計（18-25 米為最佳抓拍距離），2000TVL 足以將畫面中的任何細節清晰展示出來，從實拍效果看，車輛外部特征一覽無余，車內司乘人員細節、車內飾同樣能清晰分辨；而對車牌，同等算法下，良好提高了智能交通的車牌號、車標、遮光板、安全帶等的分析與識別。而在顏色識別方面，并無刻意對成像效果進行處理，色彩還原自然，便于抓拍單元精確識別車身顏色、車牌色等顏色信息。

全天候電警或卡口雙應用

宇視科技HTS-HC171 作為一款專業的智能交通抓拍單元，提供有如下功能：
◆ 紅綠燈檢測：支持傳統信號檢測和視頻檢測兩種方式，通過其內置的紅綠燈信號增強算法，即便霧霾、霧氣環境下也能滿足紅綠燈視頻檢測；
◆ 車輛測速：支持線圈測速、雷達測速、激光測速和視頻測速4 種方式，依據目前法律規定，物理測試方式為主，視頻測速方式可選；
◆ 取證可靠性：支持圖片合成、圖片加水印防篡改、圖像與視頻關聯相互印證等功能并進行數據加密，配合后端實戰平臺，將會衍生出豐富的大數據分析應用；
◆ 卡口功能：支持攫取車號牌、速度、車型、路口名、車道號、號牌顏色、車身顏色、車速、限速、行車方向等信息；
◆ 電警功能：支持闖紅燈、不按車道行駛、壓線、逆行、違法變道、違法左右轉及直行、壓單雙黃線、違法停車、專用車道等的違法行為分析。

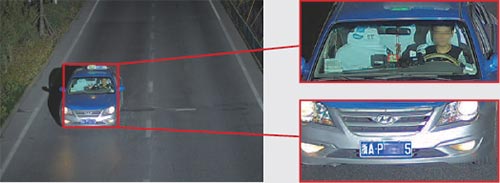

夜間：外置補光燈補光效果

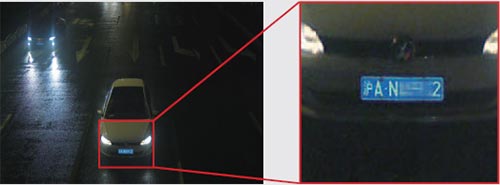

夜間：自帶LED 燈補光效果

HTS-HC171 智能交通抓拍單元為了確保每一張抓拍圖片的質量，提供了多種物理、軟件算法技術，如防強光/ 眩光的偏振鏡及防眩光算法、防止車輛的車牌/ 車身顏色過暴或者過暗的車輛測光技術等。從實際項目使用效果看，白天強陽光照射下，車輛無眩光光帶、車牌無過曝跡象；夜間強光抑制效果良好，車燈強光得到良好抑制，車牌清晰可辨。無論電警或卡口應用，攝像機在完成識別后，可將識別的信息根據需求設定為圖片OSD 疊加到畫面上側。

在1 英寸大靶面CCD 傳感器的星光級成像能力下，該機支持更寬照度范圍超高清成像應用；同時提供了兩種補光方案以滿足全天候監拍需求，一是通過一體化設計的LED頻閃燈補光，在無外置補光燈情況下，輕松實現全天候車輛捕獲及車牌識別；二是采用外置閃光燈補光，此時可將車外、車內信息完整呈現。

產品特色

◆ 一體化設計：集成像與分析、供電與防護、補光與傳輸于一體，項目實施簡單，應用更靈便；
◆ 700 萬超高清成像：清晰度接近于4K 效果，并針對3 車道設計，同等場景視角下，該機的細節更豐富，提高了攝像機識別精度；
◆ 應用豐富：繼承了宇視科技在智能交通識別技術上的成果，支持電警、卡口的應用，并具有多種安全防護方案，搭配宇視科技后臺更是可以實現大數據分析及應用；
◆ 全天候運行：支持多種防眩光、車輛測光等技術，同時自帶LED 補光燈，一體化交付即裝即實現車輛捕獲及車牌識別，配合外置閃光補光燈能夠準確識別車身顏色、車型、車標以及人員。

專家點評

該700 萬智能抓拍單元相較同類型產品來說，有三大優勢，一是一體化設計，結構簡化、美觀，重要的是節約了客戶使用及維護成本，具有很強的易用性；二是700 萬超高像素，從源頭保證和提升車輛信息及行為識別效果；三是自帶LED 補光燈，實現了單機全天候應用。
